Jak podłączyć domofon do furtki? Poradnik krok po kroku

Podłączenie domofonu do furtki opiera się najczęściej na przewodowym połączeniu panelu zewnętrznego z unifonem wewnątrz budynku oraz na zasilaniu niskonapięciowym 12 V. W wariantach bezprzewodowych część prac kablowych odpada, ale instalacja przewodowa jest mniej podatna na zakłócenia i stabilniejsza podczas długiego użytkowania. W dalszej części artykułu znajdziesz praktyczne informacje o doborze urządzenia, prowadzeniu przewodów, montażu elektrozaczepu i testowaniu całego systemu.

Jaki system domofonowy wybrać do furtki?

Decyzję o wyborze odpowiedniego urządzenia warto uzależnić od trzech czynników: odległości między wejściem a budynkiem, możliwości poprowadzenia kabli oraz oczekiwanych funkcji. Przy nowym ogrodzeniu łatwiej zaplanować trasę przewodów, natomiast przy gotowej posesji często wygodniejszy okazuje się wariant bezprzewodowy.

Domofon audio czy wideodomofon?

Różnica między tymi rozwiązaniami dotyczy przede wszystkim obrazu. Wersja audio umożliwia tylko rozmowę z osobą przy furtce, a wersja z kamerą daje podgląd na monitorze. Dopłata do kamery wynosi zwykle 20–30%, co przy domu jednorodzinnym przekłada się na wyraźnie większą kontrolę dostępu. Kamery z diodami IR LED działają także po zmroku, bez dodatkowego oświetlenia.

Przewodowy czy bezprzewodowy?

Wersja przewodowa wymaga ułożenia kabla między panelem a monitorem, ale zapewnia stabilniejsze działanie i mniejszą wrażliwość na warunki atmosferyczne. Wariant bezprzewodowy jest łatwiejszy w montażu, szczególnie gdy posesja jest już zagospodarowana, jednak jego zasięg bywa ograniczony, a sygnał może podlegać zakłóceniom. Nawet system określany jako bezprzewodowy zwykle potrzebuje doprowadzenia zasilania do mechanizmu otwierania furtki.

Przy wyborze warto zwrócić uwagę także na funkcje ułatwiające codzienne użytkowanie:

• kamera HD z trybem nocnym,
• zdalne otwieranie furtki z aplikacji mobilnej,
• obsługa kart RFID, Bluetooth lub kodu na klawiaturze,
• interkom dwukierunkowy,
• przekierowanie połączeń na telefon przez moduł GSM.

Jak poprowadzić przewody i zasilanie?

Do połączenia panelu zewnętrznego z monitorem najczęściej stosuje się skrętkę komputerową UTP kat. 5e albo przewód wielożyłowy domofonowy. Przy trasach do 30 m wystarczają zwykle cztery żyły, natomiast przy dłuższych odcinkach lepiej ułożyć osiem żył, aby zachować zapas na ewentualną rozbudowę. Minimalny przekrój żyły dla instalacji audio i wideo to często 0,5 mm².

Kabel układa się w rurze ochronnej PE lub PVC, na głębokości 60–80 cm od poziomu gruntu. Warto dodać 10–20% zapasu przewodu zarówno przy panelu, jak i przy wewnętrznym module. Zasilanie zwykle pochodzi z transformatora 12 V AC lub DC, umieszczonego w rozdzielni albo w pobliżu unifonu. Osobny bezpiecznik o wartości około 1 A zabezpiecza obwód przed przeciążeniem.

Przewód do furtki prowadź w rurze ochronnej na głębokości 60–80 cm, a przy odcinkach powyżej 30 m wybierz wersję ośmiożyłową lub o większym przekroju.

Przed rozpoczęciem prac przygotuj następujące elementy:

• przewód UTP kat. 5e lub wielożyłowy,
• rurę ochronną PE lub PVC,
• transformator 12 V,
• bezpiecznik około 1 A,
• elektrozaczep dopasowany do furtki,
• puszkę montażową do panelu.

Jak zamontować panel zewnętrzny i unifon?

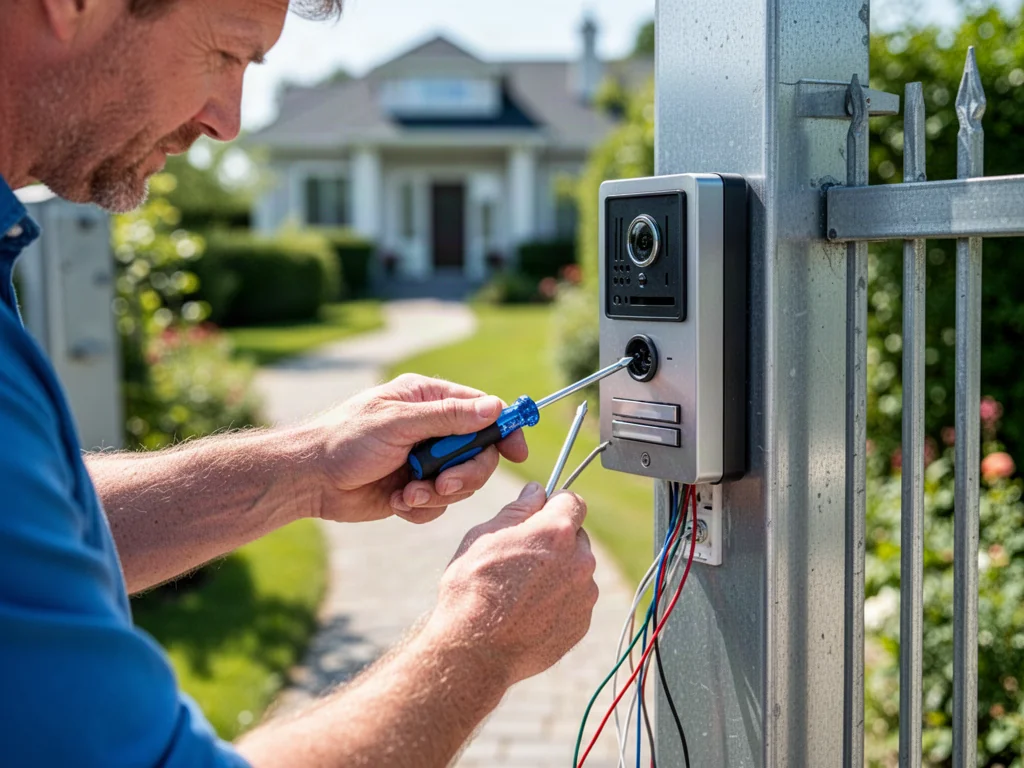

Panel przy furtce najlepiej zamontować na stabilnym słupku, murku lub ścianie, na wysokości około 150 cm od poziomu terenu. Taka lokalizacja umożliwia wygodne korzystanie z przycisku i kamery, a jednocześnie chroni urządzenie przed przypadkowym zalaniem. Obudowa powinna spełniać normę szczelności co najmniej IP44, a przy bardzo eksponowanych miejscach warto sięgnąć po panele z aluminium i podwyższoną odpornością mechaniczną.

Jak zamontować panel przy furtce?

Montaż natynkowy wymaga wywiercenia otworów w podłożu i przykręcenia obudowy, natomiast montaż podtynkowy wiąże się z wykonaniem wnęki i osadzeniem puszki. Po wprowadzeniu przewodów trzeba uszczelnić wszystkie przejścia silikonem, aby wilgoć nie przedostała się do elektroniki. Przy ogrodzeniach metalowych często stosuje się dodatkowe wzmocnienia wokół panelu.

Gdzie umieścić unifon w domu?

Wewnętrzny monitor lub słuchawkę montuje się zwykle przy drzwiach wejściowych, w przedpokoju albo w kuchni, na wysokości 140–160 cm. Ważne, aby miejsce było wygodne dla wszystkich domowników i umożliwiało swobodne prowadzenie przewodów. Przy większych instalacjach można zastosować kilka monitorów w różnych pomieszczeniach.

Jak podłączyć elektrozaczep i uruchomić system?

Elektrozaczep to element, który fizycznie zwalnia blokadę furtki po naciśnięciu przycisku na monitorze lub panelu. Najczęściej zasilany jest napięciem 12 V DC i sterowany dwoma żyłami wyprowadzonymi z unifonu. Musi on pasować do rodzaju zamka oraz kierunku otwierania skrzydła.

Przy podłączaniu przewodów należy trzymać się schematu producenta, ponieważ kolory żył mogą się różnić. W typowej instalacji spotyka się między innymi przewód czerwony dla zasilania dodatniego, czarny dla masy, niebieski dla sygnału audio, zielony dla przycisku wywołania, żółty lub biały dla sterowania furtką oraz szary lub brązowy dla sygnału wideo. Po dokręceniu zacisków sprawdza się polaryzację, aby uniknąć braku dźwięku lub nieprawidłowego otwierania.

Po włączeniu zasilania sprawdź kolejno:

• sygnał wywołania i rozmowę z osobą przy furtce,
• działanie przycisku otwierania z monitora,
• obraz z kamery oraz podświetlenie nocne,
• pracę elektrozaczepu przy zamkniętej i otwartej furtce,
• konfigurację głośności i czasu zwolnienia zaczepu.

Częste problemy wynikają z odwróconej polaryzacji, zbyt cienkiego przewodu przy dłuższych trasach albo braku odpowiedniej szczelności. W instalacjach narażonych na wilgoć wszystkie przejścia kablowe należy zabezpieczyć silikonem, a panel zewnętrzny powinien mieć klasę ochrony co najmniej IP65, jeśli jest bezpośrednio wystawiony na deszcz. W razie braku doświadczenia przy zasilaniu 230 V prace powinien wykonać elektryk.

Ile kosztuje system domofonowy z montażem?

Koszt całej inwestycji zależy głównie od typu urządzenia, długości trasy kablowej i liczby dodatkowych modułów. Prosty zestaw audio z montażem to zwykle wydatek rzędu 700–3000 zł, natomiast wideodomofon z kamerą i elektrozaczepem zamyka się najczęściej w przedziale 2800–6000 zł. Bardziej rozbudowane systemy z obsługą bramy wjazdowej, modułem GSM i czytnikami RFID mogą kosztować od 5000 do 8000 zł bez wykopów i dodatkowych prac ziemnych.

W 2026 roku za podstawowy wideodomofon z montażem trzeba zwykle zapłacić od 2800 do 6000 zł, a za system z bramą, GSM i RFID od 5000 do 8000 zł.

Na cenę montażu wpływają przede wszystkim wykopy, przewierty, długość przewodów i konieczność dopasowania furtki. W nowych ogrodzeniach łatwiej zaplanować puszkę instalacyjną i trasę kabla, co zwykle obniża koszty. Z kolei przy gotowym podjeździe i braku możliwości poprowadzenia rury pod ziemią lepiej sprawdza się wariant bezprzewodowy, choć wtedy trzeba liczyć się z ograniczeniami zasięgu.
